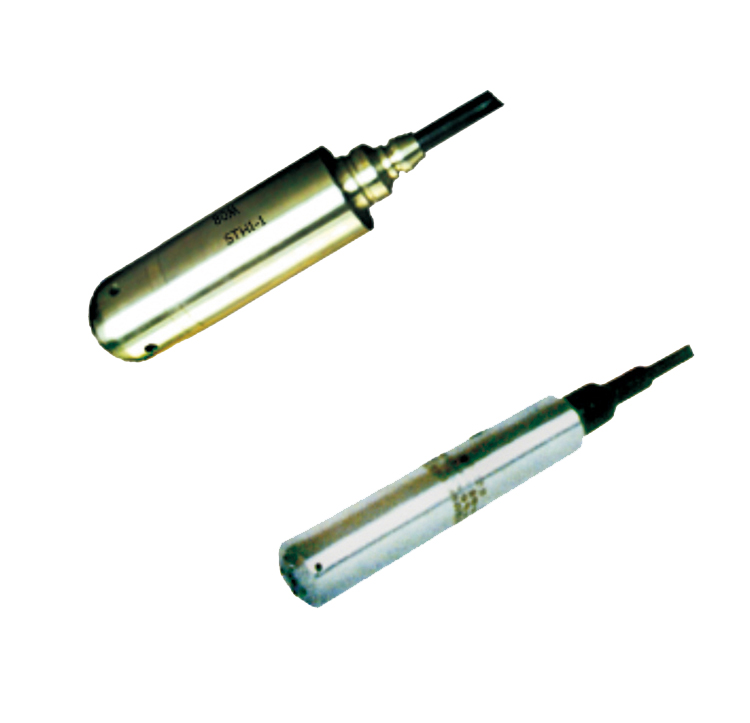

投入式液位變送器

我公司生產的投入式液位變送器，選用優良芯片封裝而成。該產品采用特制的防水通氣電纜。進行防結露的特殊處理，封裝嚴密可靠，并利用先進的電路線性和溫度補償技術，使其線性更佳，溫漂系數更低，抗干擾更強，測量準確，穩定性好，可直接投入水、油等液體（包括腐蝕性液體）中長期使用。

技術參數：

測量范圍：0～0.3～200m H2O

過        載：2～5倍FS

工作溫度：(-40～85)℃

補償溫度：(-10～70)℃

溫漂系數：小于±0.01%FS/℃

綜合精度：0.1%、0.2%、0.5%

穩  定  性：小于0.2%FS/年、0.5%FS/年

工作電壓：15～36VDC

輸出選擇：(4～20)mA、(0～10)mA、(0～5V)、(1～5)V

防護等級：IP68(探頭部分)    IP65(接線盒部分)

安裝須知

1.由于罐底或艙底易沉積污泥、油渣等物，建議將測量探頭離開罐（艙）底一定高度，以免雜物堵塞探頭。

2.在介質波動較大，導氣電纜很長的情況下，對探頭應采用套筒將其固定，以防探頭擺動而影響測量精度。

3.變送器側面安裝時，導氣電纜彎曲半徑應大于10厘米，避免彎曲過度而將導氣電纜損壞。

主要特點:

完善的內部溫度補償技術，溫漂系數僅為±0.01%FS/℃（特殊型可以達到

±0.005%FS/℃的精度）

具有限流保護,且4～20mA輸出為無極性連接,不分正負極

精度高:可達0.1%

防結露處理，密封可靠

零點、滿點可在外部連續調節，量程遷移范圍寬

抗浪涌、抗射頻干擾，可適用于變頻等強干擾工業環境

高分辨率、高阻抗、低功耗

傳感器芯片可選（請參閱型譜表）

測量準確，長期穩定性好

零點、量程調節:（一體化產品無法調節）

零點校準調節范圍為變送器標準量程的-8%～+20%，量程校準調節范圍為變

送器標準量程的30%～100 percent，連續可調（調節完畢，要蓋好密封蓋并擰緊）。

靜壓液位變送器，出廠時零點及滿量程都已標定。需說明的是，滿度的標定是按用戶提供的被側介質的比重(被側介質的比重由用戶訂貨時提供，若用戶沒有提供被側介質的比重，我們將按水的比重進行標定)，經計算進行的干標定。由于標定條件與使用條件很難完全一致，因此滿度指示可能會(huì )有不同程度的出入,因此在靜壓液位變送器安裝后,特殊情況下可以對滿度進行校正。

壓力、液位變送器安裝使用注意事項:

1、請按圖示接線方法正確接線。變送器接通電源即可工作，但預熱10分鐘后的輸出信號較穩定可靠。

2、為提高抗干擾能力，請將屏蔽線與測控儀表屏蔽線（或大地）相連接。

3、該變送器使用在對不銹鋼和陶瓷無蝕害的介質中（特殊防腐型除外）。

4、所測系統可出現的頭家壓力不能超過額定過載值，變送器背壓端不能接導電性、腐蝕性液體或氣體，液位密封型導氣電纜的導氣孔不能堵塞。液位變送器的電纜不能損傷，否則造成損壞;探頭部分嚴禁摔碰，否則容易造成芯片損壞。

5、嚴禁將尖而硬的東西伸入壓力輸入孔，齊平膜型變送器的膜片不能用手等任何東西碰撞。

6、變送器屬精密儀器，非專注人員不得隨意拆開，以免損壞。
