一、概述

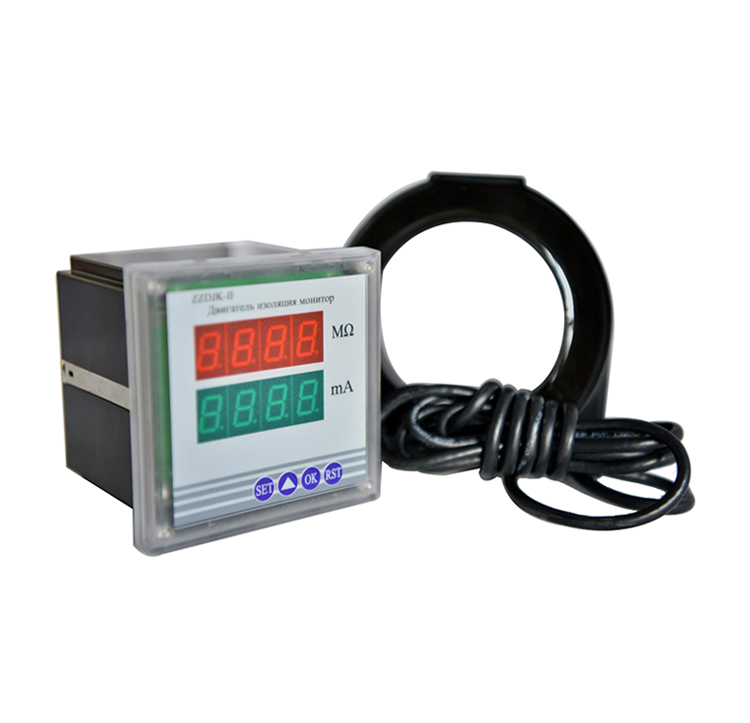

ZZDJK-II型低壓電機繞組絕緣監控儀（以下簡稱監控儀）是一種專用于監測電機、發電機,在運行過程中的對地絕緣電阻值和零序漏電流值的儀表，適用于低壓電機，以確保設備的正常運行?？刂破鞑捎脝纹瑱C設計，除了有較強的功能外，對潛水電泵運行的特殊情況采取了一系列抗干擾措施，以保證監控器運行穩定可靠，傳感器輸入端具有強抗電壓沖擊能力，適用（AC220V、AC380V、AC660V）各種電機作為保護器配用。

控制器對低壓電機的繞組在停機情況下，對地施加連續DC500V電壓，測量其絕緣狀況。監控器采用兩路四位數碼管顯示，分別顯示動靜態繞組對地的絕緣和零序電流值。

通過鍵操作，對報警值，超限閾值進行設置。

監控器帶有RS485輸出接口，可以與PLC、PC電腦進行組網通訊，可以實時監控電機運行狀況。

二、工作模式

實時顯示絕緣值和零序電流值。

● 電機絕緣報警：實時顯示電機靜態絕緣值，電機投入運行前，監控器對電機繞組施加DC500V電壓，能自動監測靜態絕緣值，對地絕緣小于0.5MΩ（此值可以根據電機絕緣等級要求設定）時，監控器顯示值閃爍報警，繼電器KJ常閉/常開觸點動作。

● 零序電流報警：實時顯示電機運行時的零序電流值，電機投入運行后，監控器能自動監測零序電流（此值可以設定，一般為正常零序電流值的3倍），當電機內部濕度增加或進水，對地絕緣下降到設定值時，并進入絕緣損壞過渡的前期時，或電機三相電壓不平衡，缺相等故障時監控器顯示值閃爍報警，繼電器KS常閉/常開觸點動作。

●?儀表具有故障解除自復位功能。

三、主要設計指標

四、主要功能

● 運行顯示

兩路4位數碼管顯示窗口分別顯示對應位置的零序電流值、靜態絕緣電阻值。

● 查閱

零序電流值、靜態絕緣電阻值故障報警記錄查閱，共有14組歷史報警記錄。

● 報警

靜態絕緣電阻超低、零序電流超高時對應顯示值閃爍報警。

● 控制

絕緣值降低到預置值、零序電流值超高到預置值時,監控器對應的控制輸出繼電器KJ、KS無源觸點輸出動作。

繼電器控制判別依據

n 零序電流值超高到預置值時，控制繼電器KS（常閉/常開）觸點動作。

n 靜態絕緣電阻小于設置值時，控制繼電器KJ（常閉/常開）觸點不動作。只有當靜態絕緣電阻大于設置值時，控制繼電器KJ（常閉/常開）觸點動作。

五、儀表面板功能和端子接線圖

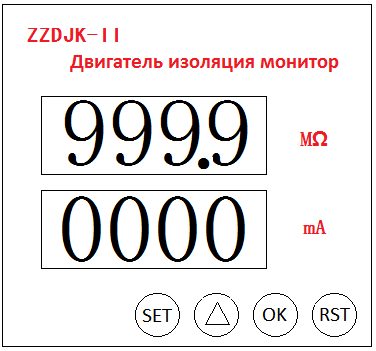

5.1 面板圖

“SET”鍵： 在運行模式下，進入參數設置；在設置模式下，用于切換參數組。

“▲”鍵： 在設置模式下，用于修改當前位置數值。

“OK”鍵： 在設置模式下，用于進入當前參數修改確認。在運行模式下，用于查看報警記錄。

“RST”鍵： 在設置模式下，快速退回運行模式。

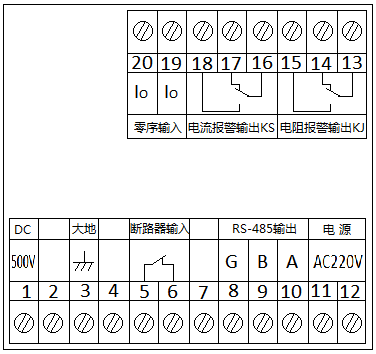

5.2 端子接線圖

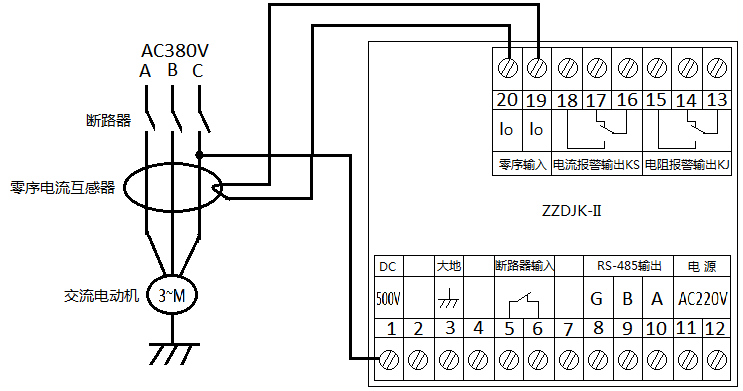

5.3 安裝示意圖

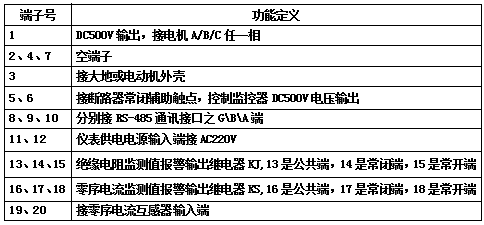

5.4 ?端子接線定義表

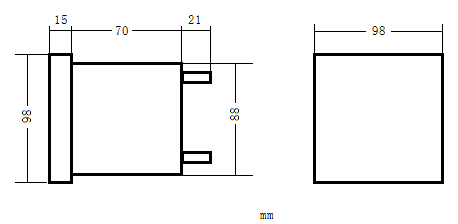

5.5 外形尺寸：98（水平） X 98（垂直） mm ?X 91(深）

開孔尺寸：89（水平） X 89（垂直） mm
